材料人看过来：戏说残余奥氏体的江湖事儿

残奥简历

姓名：残奥

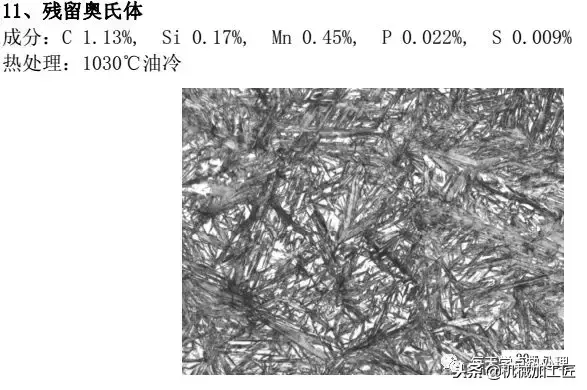

曾用名：残余奥氏体

父辈：奥氏体

同门师兄弟：过冷奥氏体

武功强项：稍有机会就变叛变，投奔强硬马派。马派现任掌门马氏体。

中华技艺讲究传承，各行各业都有个开鼻师祖，老子，管仲，特别鬼谷子竟然被好几个行业尊为鼻祖。

武侠小说中，什么昆仑派，武当派，一报上门派，大家就知道了你的师承，武功强项是腿脚，是剑法还是暗器厉害了。

你预想到一个地方跳槽，首先要写一份简历，让新老板能简略的认知你。所以，简历很重要。

家传武功心法和秘籍（父辈绝技）：

1、面心立方点阵，硬度屈服强度不高。碳固溶也不能提高强度。

2、易变形，加工性能好。全仗着立方点阵滑移系统多。

3、比容最小。

4、铁原子自扩散激活能大，扩散系数小，热强性好。可做高温钢。

5、具有顺磁性，可做无磁钢。其转变产物为铁磁性。

6、线膨胀系数大，可做热膨胀灵敏的仪表原件。

7、导热性差，加热要慢火熬。

从奥派自立门户的外部机缘：

在武林争霸中，奥派掌门人一看大势不好，所谓留得青山在，不怕没柴烧，率领门下弟子集体投靠马派。

当众奥氏体从高山直奔而下，途中遇到一平坦地带MC之时，因为疾奔太累，奥氏体偷懒在此休息一会。

此时心中不断反思，我这样追随父辈背叛到马派中，将来是好是坏？

此时马派不断追杀，将部分过冷奥氏体推入深渊，被坠入深渊的，开始还能保持奥派的本分，当加速度太快的时候，到了MS’地带，所有被推入深渊的都和原来疾奔的同门弟子一起将奥派换了马派的旗帜。

只有部分顽固不化的奥派，由过冷奥氏体坚持到了深渊，改名换姓为残奥。

另一部分，由山后坡向马派进发，当行之至MD之时，中了埋伏，一片滚木铺天盖地压下，奥氏体被压的七荤八素，部分已经无力投奔马派，被也成为残奥的一支。

两支残奥部队，一部分是热稳定来的，一部分是机械稳定来的。

另一部分奥氏体军队在过了MD之时，因为先前滚木滚下来太多，现在滚木稀稀郎朗，部分胆小怕事之辈赶紧投降，加快了向马派的转变。

一部分王八吃秤砣铁了心。

所以，Md以下的塑形变形可以诱发马氏体相变，同时使为转变的奥氏体产生机械稳定化。

先前Md 以上经历滚木雨的奥氏体，即在Md点以上温度，对奥氏体进行塑形变形，超过一定变形量会使随后的马氏体转变困难，MS降低，残奥增多。

少量的塑形变形促发马氏体相变，大量塑形变形使马氏体转变量减小。产生机械稳定化。

正如小孩不上学，装模作样说打一下，立马，溜溜的去了，狠揍一顿，就会耍赖，大哭不肯上学了。

吓唬孩子能使去上学，说明心理威慑的作用很大。

少量的塑形变形促发马氏体相变，可认为是应力集中造成，内应力集中有助马氏体的形核，或者促发马氏体核胚的长大。

残奥的前途

马氏体形成时对周围奥氏体机械作用会促进奥氏体热稳定化的发展。

MS点以下停留，奥氏体的热稳定化必然和相变引起的机械稳定化同时存在。

轰轰烈烈的改换门派终于结束了，马派掌门人吩咐下来，清点人数，摆酒庆贺，什么牛二啊，铁匠啊 72°衡水老白干管够。

“报……”

“报告掌门，奥派总数一万，现在转归我派九千三，余下不知所踪。”一个马派探子小头目上报，这个小头目名叫中脊，属于那一晶粒最早投诚的，因此长的很强壮。

“继续探”

“得令”

半盏茶功夫，中脊复报：

“剩余者中途投靠贝派十之一二，余者顽固不化。”

“哼，抓住者投入千年寒潭”美利坚右军师说道。

“大王，不如火烤。”大不列颠左军师说道。

“依山人之见，留下慢慢感化可好？”中华中军师插言。

“这……”马派掌门感到为难。

掌门毕竟是掌门，一会就计上心来。

“来来来，喝酒庆功，喝完酒，三位军师各领兵一支，追剿奥派，各自分队之俘虏俘虏，按照各位军师的想法做就是了。”

次日，美利坚右军师，大不列颠左军师，中华中军师各自带兵破获奥派一支。将所俘虏残奥押入左中右大牢。

美利坚右军师将一千战俘残奥打入千年寒潭，当低到Mf之深度的时候，90%多的战俘抵抗不过，识时务者为俊杰，当即转变为马派。剩余极少部分，那可真是顽固不化，不肯归顺。

反正也翻不起来大浪，右军师美利坚畅饮大醉。

大不列颠左军师将一千战俘架到火上烧烤，

开始残奥还能抵抗，当升到200-300℃之时，部分武功较弱的交出修炼多年坚硬的内丹（ε碳化物），自身摇身一变，变为马派二等公民。（先转变板条马氏体，最后转回火马氏体）。

随着柴火的增多，温度不断上升，部分奥氏体的上层人物也受不了了，当升到500以上，大部分已经从思想接受了马派（残奥的反稳定化，如高速钢）。

“左军师，你看就饶了他们吧，再烧就死啦。”一个喽罗报告。

“哼，毕竟是思想转变，中间可能有变。”大不列颠左军师老谋深算。

“来人啊，把思想转变的，一部分丢到冷水中，一部分放下来就行。”

小喽啰赶紧按照左军师的吩咐来干。

丢到冷水中的归顺了。（反稳定化后极冷转变为马氏体）

放下来的部分，被丢到了火炭边。火炭温度还有200多度。

“靠，怎么回事，在250℃呆了五分钟，思想又反复了？

又顽固的做残奥的余孽。真是一群二百五。（高速钢残奥反稳定化后在250℃停留，继续稳定化，降低MS点）

中华中军师将一干残奥俘虏尽数散放到众马氏体兄弟之间。

众马氏体兄弟论功行赏，部分羽化成仙（马氏体的分解），腾出了地方，此时部分投机的残奥立马占位，摇身一变成为了马派人物。

毕竟羽化成仙的马派比较少，有机会归顺的残奥还是少数的。（残奥在MS点以下等温转变，量虽然少，对精密量具的尺寸稳定性影响很大）。

三人同门学艺，各学一门绝技，三人意见不统一了。

铁匠说：“这残奥吧，如果不考虑回火后的硬度，回火加热能促发全部分解，转变。”

“你这不废话吗？轴承250℃以上回火，残奥没有了，轴承也废了啊。”

“依我说，冷处理吧，冷处理之后再说。”灵巧的乐乐也说出了自己的看法。

话说三人同门学艺，铁匠主攻西医病理学，乐乐主攻西医解剖学，大郎主攻中医。

“我们是四维空间的，残奥是三维空间的，我们现在的一个想法，足以主宰残奥的命运。”大郎说道。

“对残奥的处理方法，我们应该慎重。”乐乐和铁匠不约而同的附和。

“残奥是杀不尽的，板条马氏体中间还有残奥薄膜呢”

研究西医医理的铁匠一语中的。

“对，中医讲究共生，杀不尽就留下来，只要不为非作歹，可以置之不理。”大郎接上来。

“从解剖的迹象表明，部分残奥是精密零件失效的主要原因”乐乐翘起嘴不高兴的说道。

“对于受小冲击载荷的零件，残奥可以延缓裂纹的萌生。”铁匠反驳。

“我们还是分类考虑一下，起反作用的，杀之，杀不完了，关起来坐牢。对不影响大局的，听之任之吧。”大郎建议。

“怎么杀？杀多少？”

“怎么关？关不住呢？”

铁匠和乐乐质疑起来。

“乐乐开始提的冷处理是为杀，至于杀多少，那要决定于Mf和温度了。”大郎也着眼看着乐乐。

“关起来，和铁匠的回火差不多，不过回火是要变，我们只要关起来就好。”大郎瞄了一眼铁匠。

最终三人意见统一，一份主宰残奥命运的判决书生效了。

1、 对于大局有用的残奥，设法保护。例如承受冲击载荷的工具，保留部分残奥。

2 、对于大局有用又有害的残奥，关起来。比如部分轴承采用时效的方法。

3、 对于大局有害无用的，杀之，杀不尽的关起来。比如量具的，深冷+时效。（又称为稳定化，安定等等）

4、对于大局无用的，能采用全杀的手段的，全杀。

比如3Cr13调质，650℃以上全杀，包含内丹（碳化物）也全部分解。

“铁匠哥，那个关起来的时效，咋回事？”乐乐解剖学得好，对于医理还是有些模糊。

“时效，其实一是让残奥热稳定化，另外部分是让马氏体分解，马氏体分解了，就给残奥的转变腾出了空间了。这就是为什么不同钢种时效（稳定化）温度不一样的原因。”铁匠耐心的回答。

“对，你看D2的安定回火，非用几次高温之后，再用340-400℃安定一下，为什么呢？就是反稳定化之后的冷却，能转变成马氏体的都转变了，不能转变的是没有位置了。在这个位置，可以转变成下贝，转变成马氏体的空间不够，那可以有部分转变成下贝啊。”大郎侃侃而谈。“中华一直的模式就是共存嘛，先深冷逼迫残奥转变，不愿意转变的，那你就别变了，给你时效。省得深冷该变不变，等着使用的时候再变。”

三人一合计，根据目前的手段和材料的性质制，使用要求定了几条法律出来。

1 冷处理档次

零下30/60/70/120/180℃深冷

2 稳定化档次

80/120/160/320/380/400℃

某些可以单项，某些两种方法均使用。

法令颁布之后，由此衍生的手段层出不穷。有高速钢等温淬火之后，高温回火又在下贝区等温的，有压低淬火温度，有先深冷后回火的，有先低回再深冷的，有空冷到贝氏体区域进炉保温的，有高碳钢玩出板条马氏体的。等等等等。

五彩缤纷的残奥世界，让人眼花缭乱，怎么办？

抓住了那挂着花灯的主索，花灯还能跑了不成？

剧终

特别感谢：枯燥的热处理让耿老师写得如此的生动有趣！
