​CAD建模鲜花教程

CAD建模鲜花教程

鲜花是常见的东西，有人就想用CAD来建模鲜花，以下CAD建模鲜花方法供参考；由于鲜花的形状各异，如果没有规定的尺寸大家觉得没有尺寸，难以绘制的话，可以按照我的尺寸去绘制。 具体步骤如下：

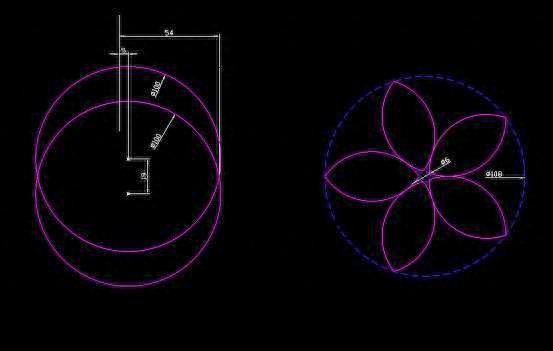

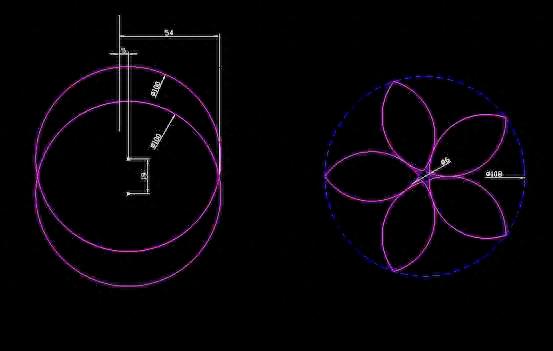

步骤一：在前视图中绘制如下二维线框，如图。

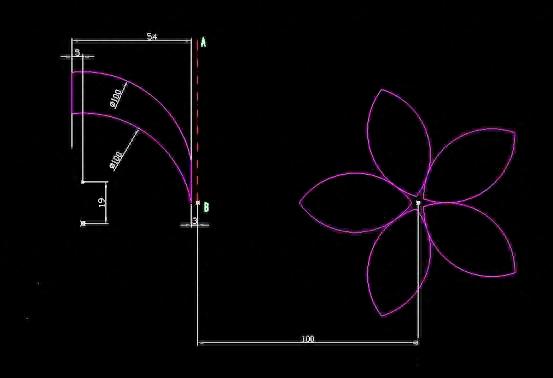

进行TR(修剪),J(合并）后图形如图

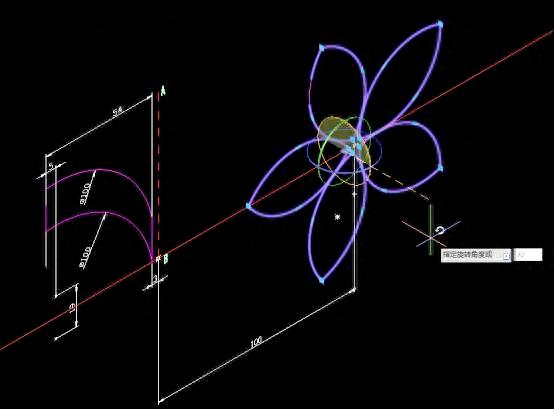

步骤二：3R(旋转）?如图所示旋转90°

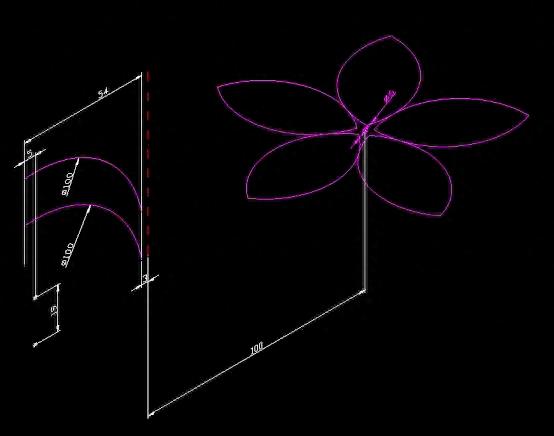

旋转结果如图：

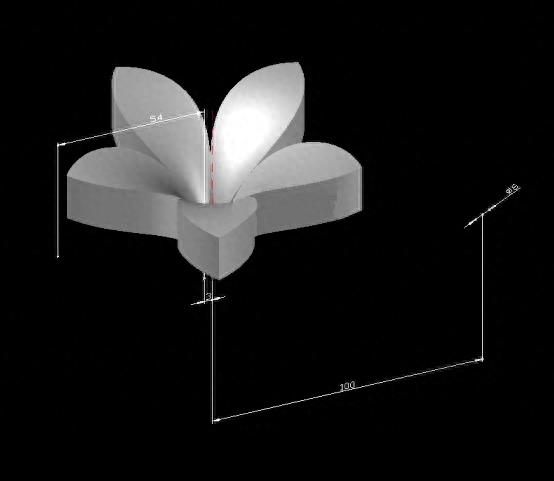

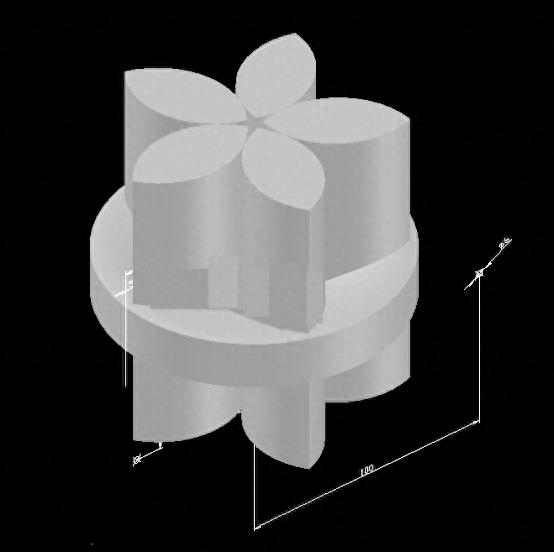

步骤三：REV(旋转） 选择左二维线框进行旋转，EXT（拉伸）右二维图形，并且按照图中数据移动100mm,结果如图。

IN(交集）

SOLIDEDIT(复制面命令) 选择上表面，复制出来。

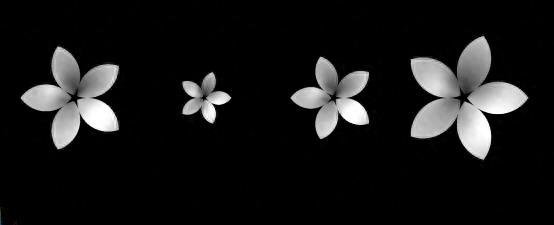

步骤四： CO(复制） 复制三分出来，并且从第二个到第四个分别进行缩放和旋转，缩放数值分别为0.5，0.8，1.2，旋转角度为36°，0°，36°。

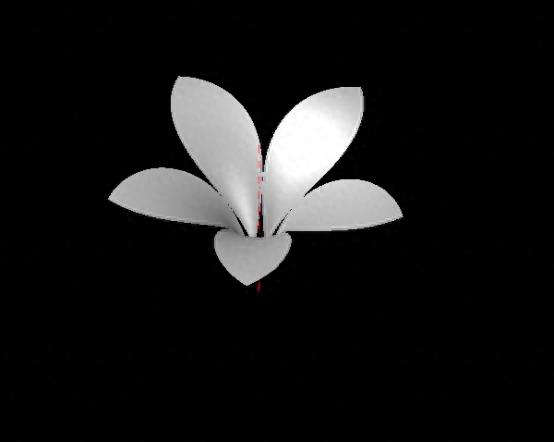

步骤五： 将四个花瓣移在一起，并上色，如图

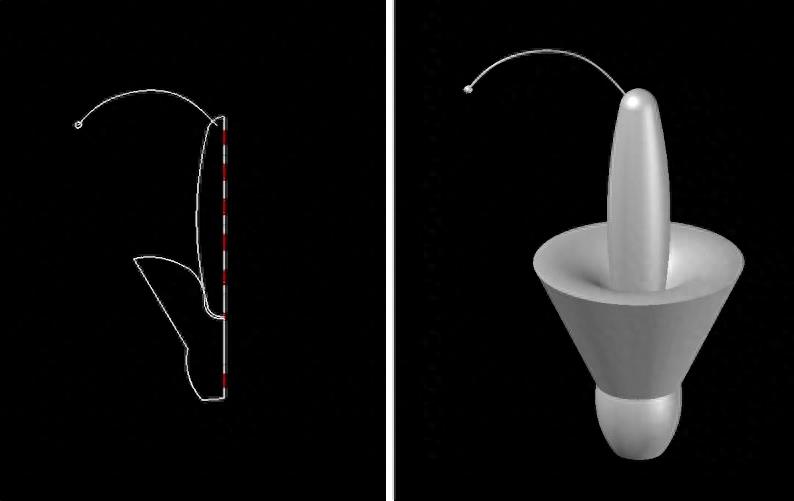

用REV（旋转），SW（扫掠），SPH(球）绘制三维模型，如图：

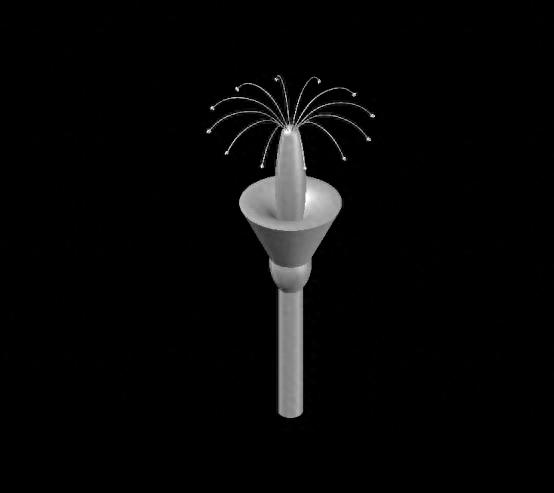

AR(阵列） 阵列12个，如图

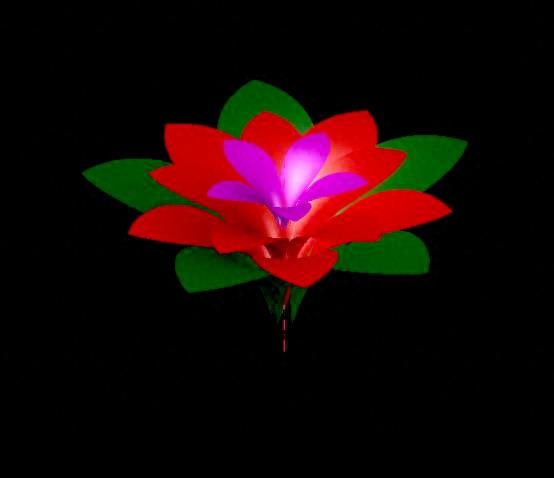

步骤七： 与之前绘制的花瓣，用捕捉移动到合适位置，并且上色，如图 CAD建模鲜花(图文教程)

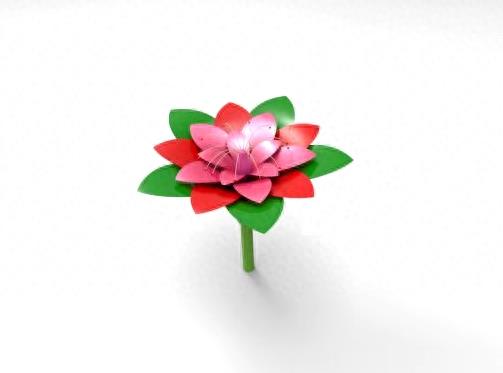

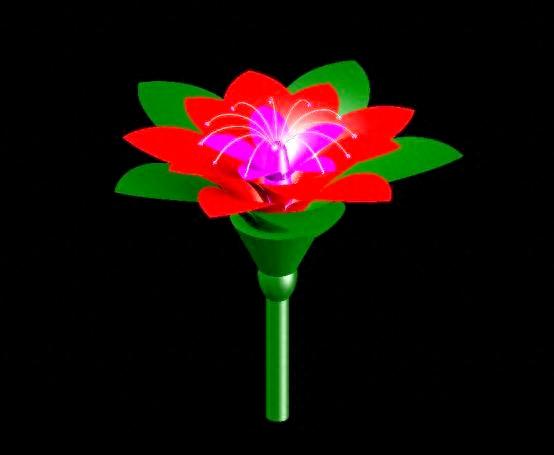

一朵简易的鲜花绘制完成了，再看看最终简单的渲染图如下。 CAD建模鲜花(图文教程)
