燕尾槽-皮卡汀尼导轨-M-Lok系统，步枪附件接口的发展

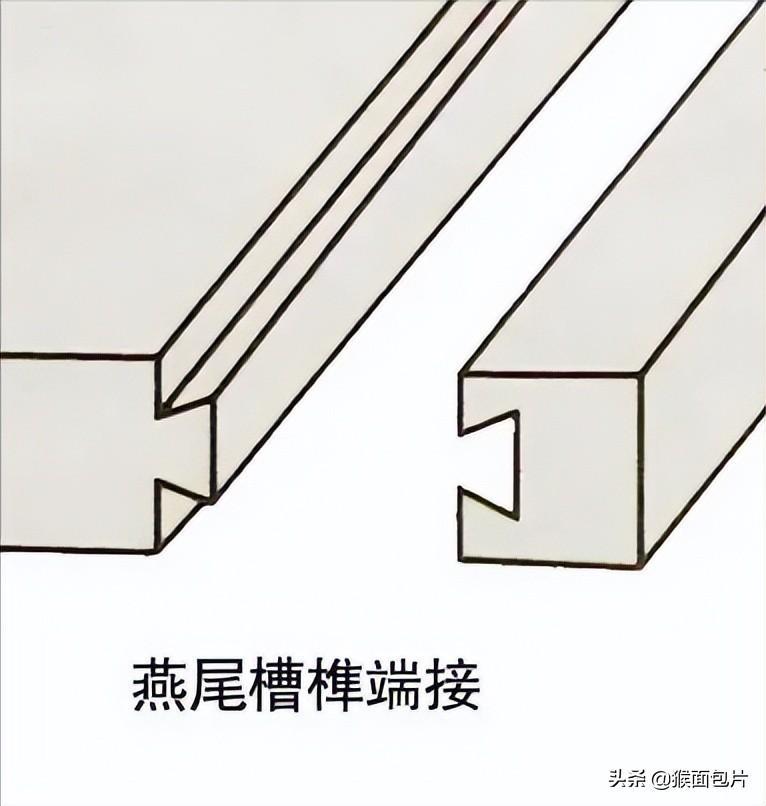

以前的枪大都使用燕尾槽，95枪族也是燕尾槽，横截面呈倒梯形的凸榫结构，在安装时通过瞄具或附件底部的梯形凹槽套进，最后用螺丝固定紧，结构简单。但规格没法统一，各个厂家都有自己的规格标准，导致无法实现瞄具及附件的通用化。

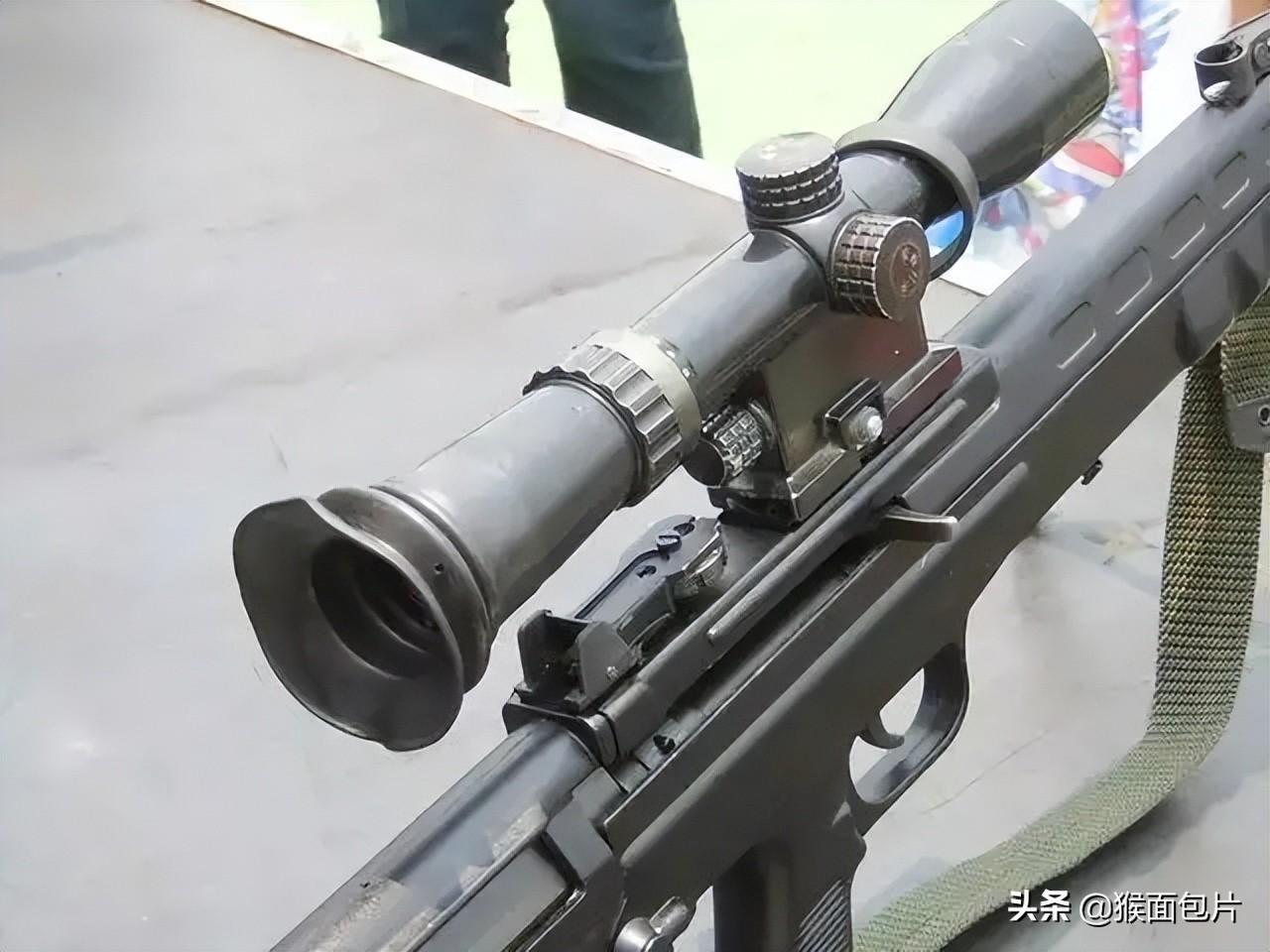

88狙燕尾槽安装瞄准镜

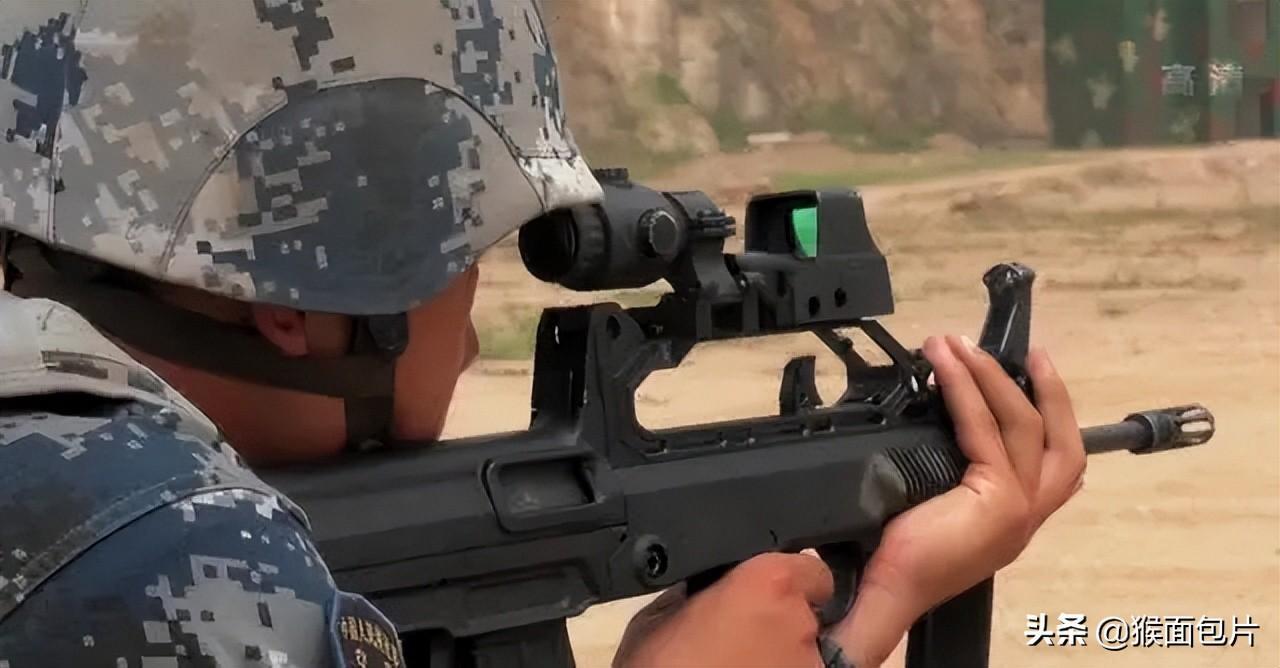

燕尾槽尺寸比较窄，导致摩擦面积不够，当遇到外力或者磕碰时，很容易出现松动甚至脱落的现象。当年某次国际军演中，我们的95步枪瞄准镜居然当着外军的面便掉落了，实在有些尴尬。

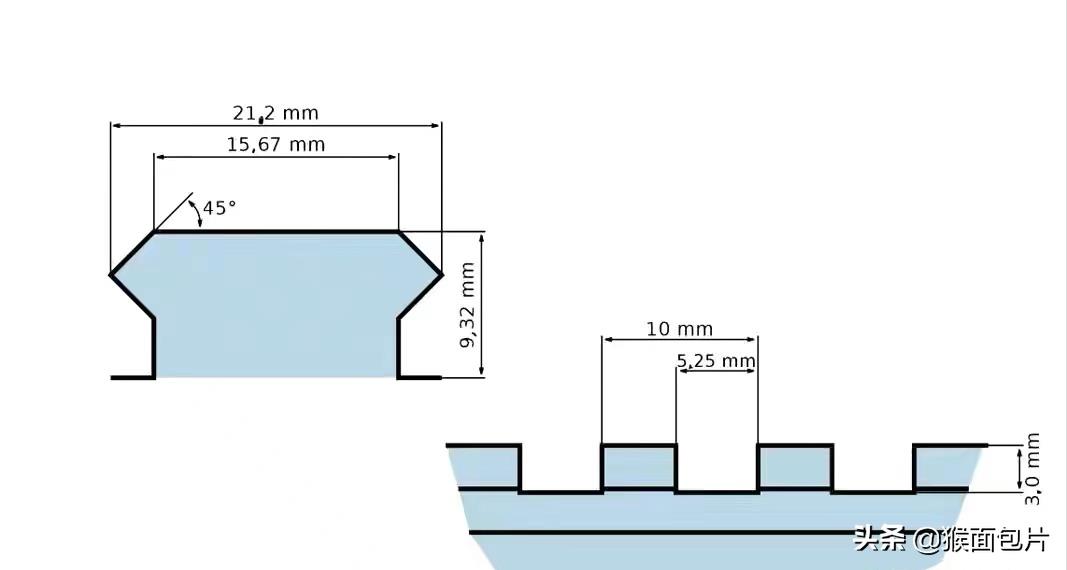

皮卡汀尼导轨零件图

固定面更多，更多的槽也使定位很方便

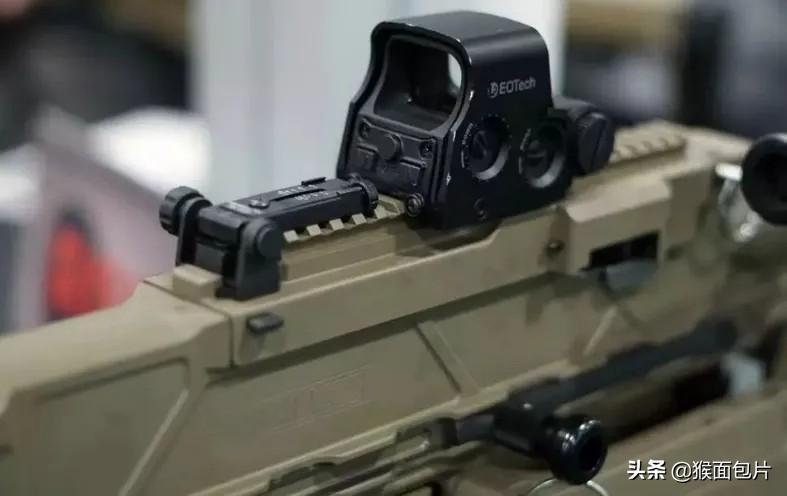

皮卡汀尼导轨标准统一，能将导轨加装在自动步枪机匣上面，也可加装在前护木的上、下、左、右四面，能按照使用要求将白光瞄准镜、夜视瞄准镜、战术灯、激光红点照准器、摄像头和前握把、两脚架等附件配置在枪的前护木四周，使有限的空间得到了合理的利用，也使枪械的威力得到更好的发挥，附件定位很准确，牢固（锥面、沟槽多种定位点），不容易松动和脱落。

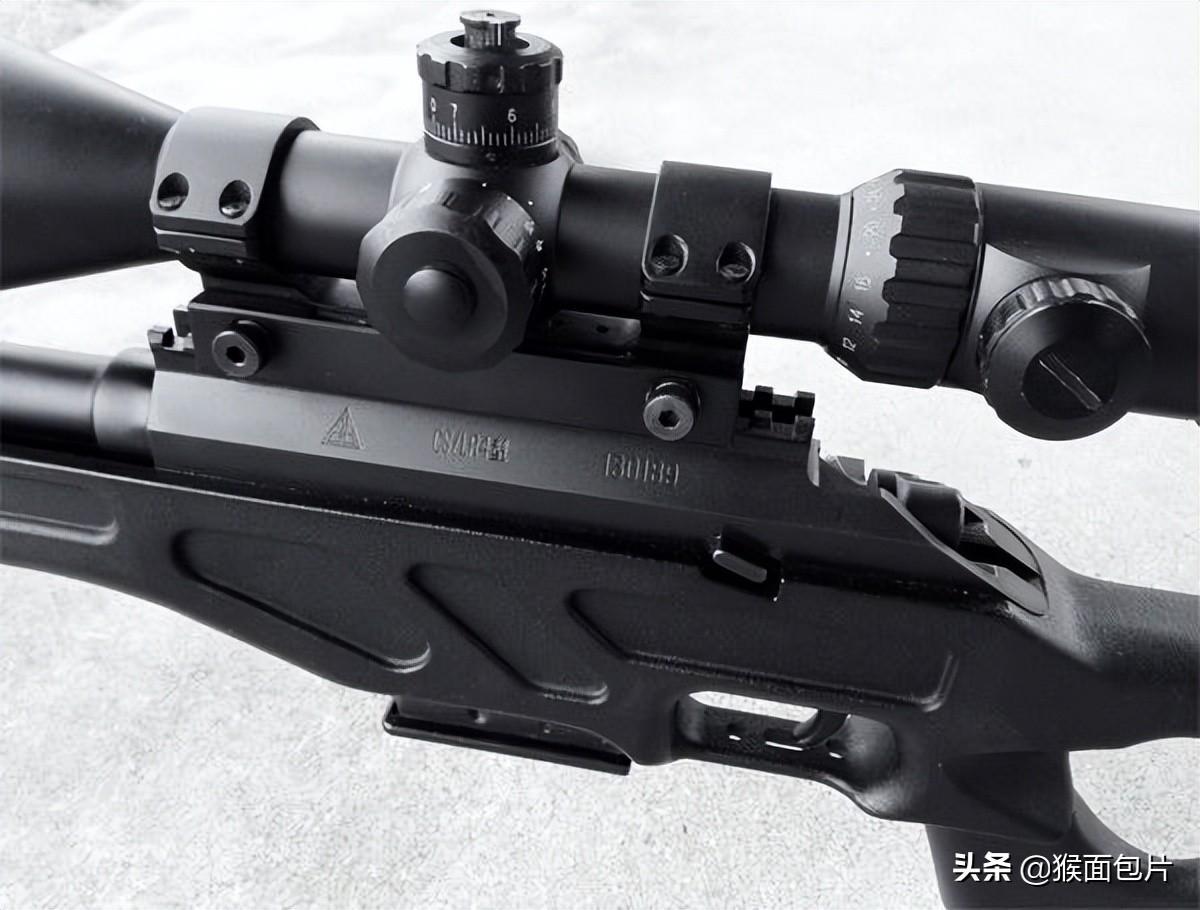

国产CS/LR4狙击步枪上采用皮卡汀尼导轨安装瞄准镜，在牢固性、耐用性方面比以往的燕尾槽好。

当然也有缺点，这东西棱角分明，握持时搁手，需在不安装器材的部位外挂护套，或者戴战术手套。

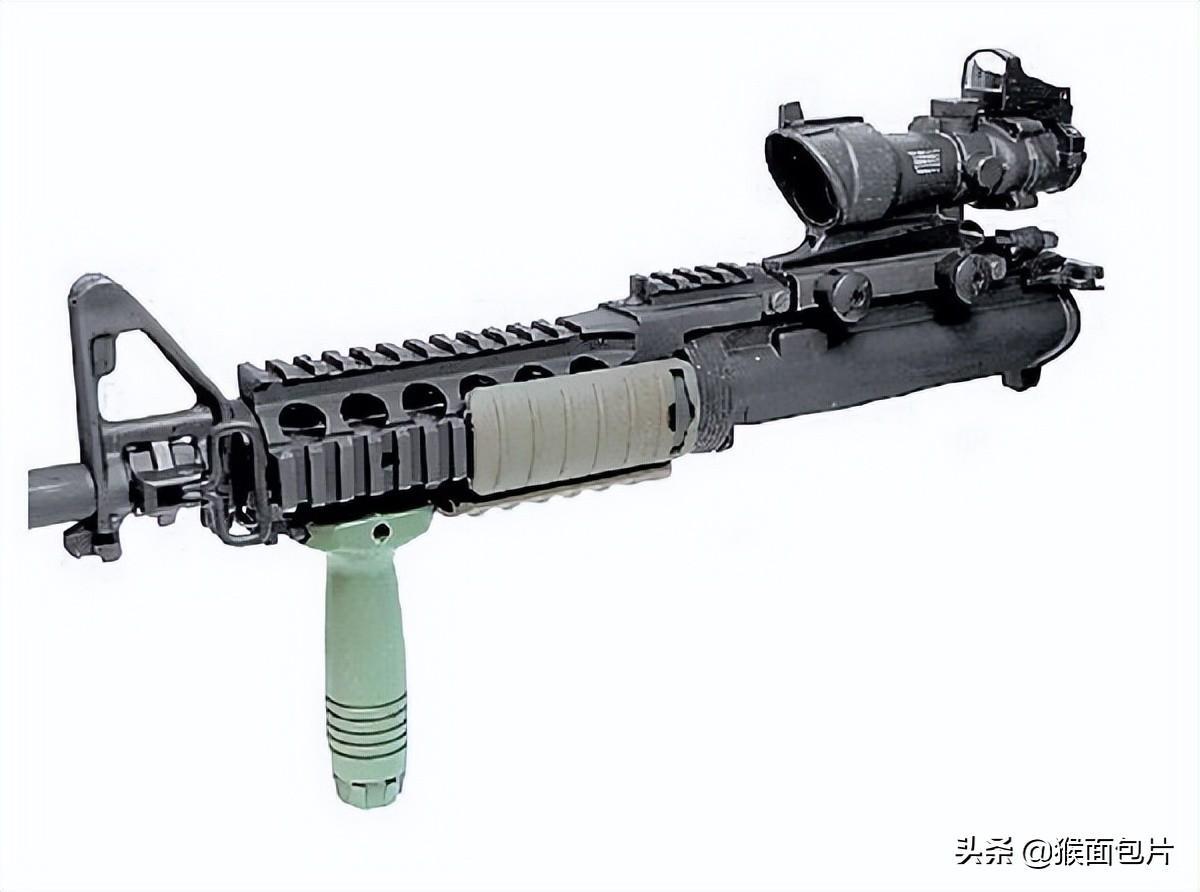

外挂护套

器材的安装、拆卸速度较慢，需较长时间拧螺丝。

各种螺丝，各种拧

四面都安装的话，重量较大，对枪管造成额外负担。

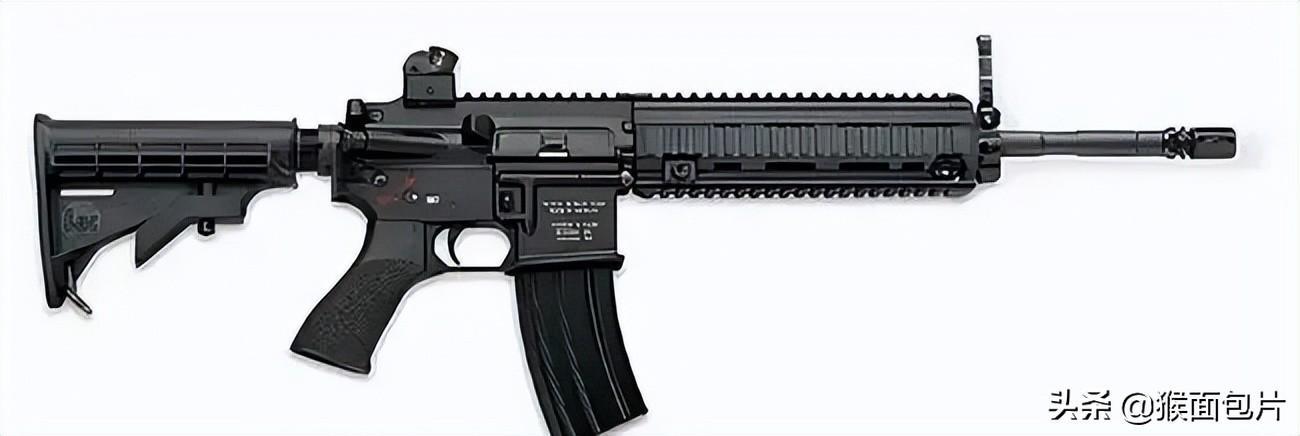

HK416四面都是，造成前面重量偏大，前重后轻

采用全长式导轨设计的护手，在护手上安装的附件只占几段位置，不安装附件的导轨槽就浪费了

M-Lok系统

M-Lok是在护木上开孔，用螺丝固定附件。

安装很方便

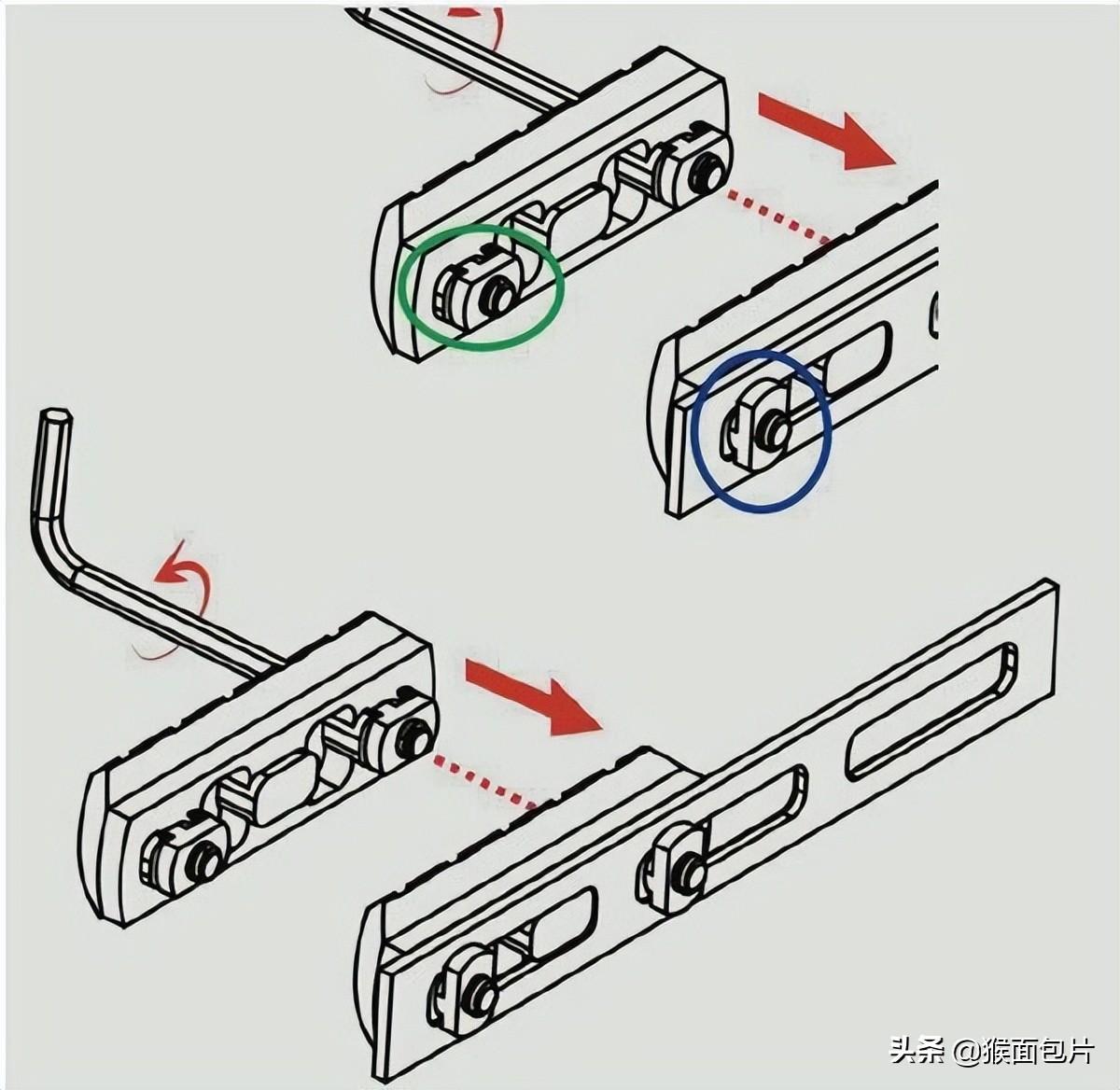

绿圈中是未安装至护手上的M-Lok附件上的螺母，近似长方形，边缘呈弧形，其为纵向状态。蓝圈中是安装至护手的M-Lok插槽后的长方形螺母，拧动螺丝后，长方形螺母就转向90°变成横向状态。

当导轨附件放置好后，拧紧螺丝时其T形螺母便会随着一起转动至90°位置，安装起来就很方便。当需要拆卸时，也只需转动螺丝90°左右，使螺母转回来便可以卸下。

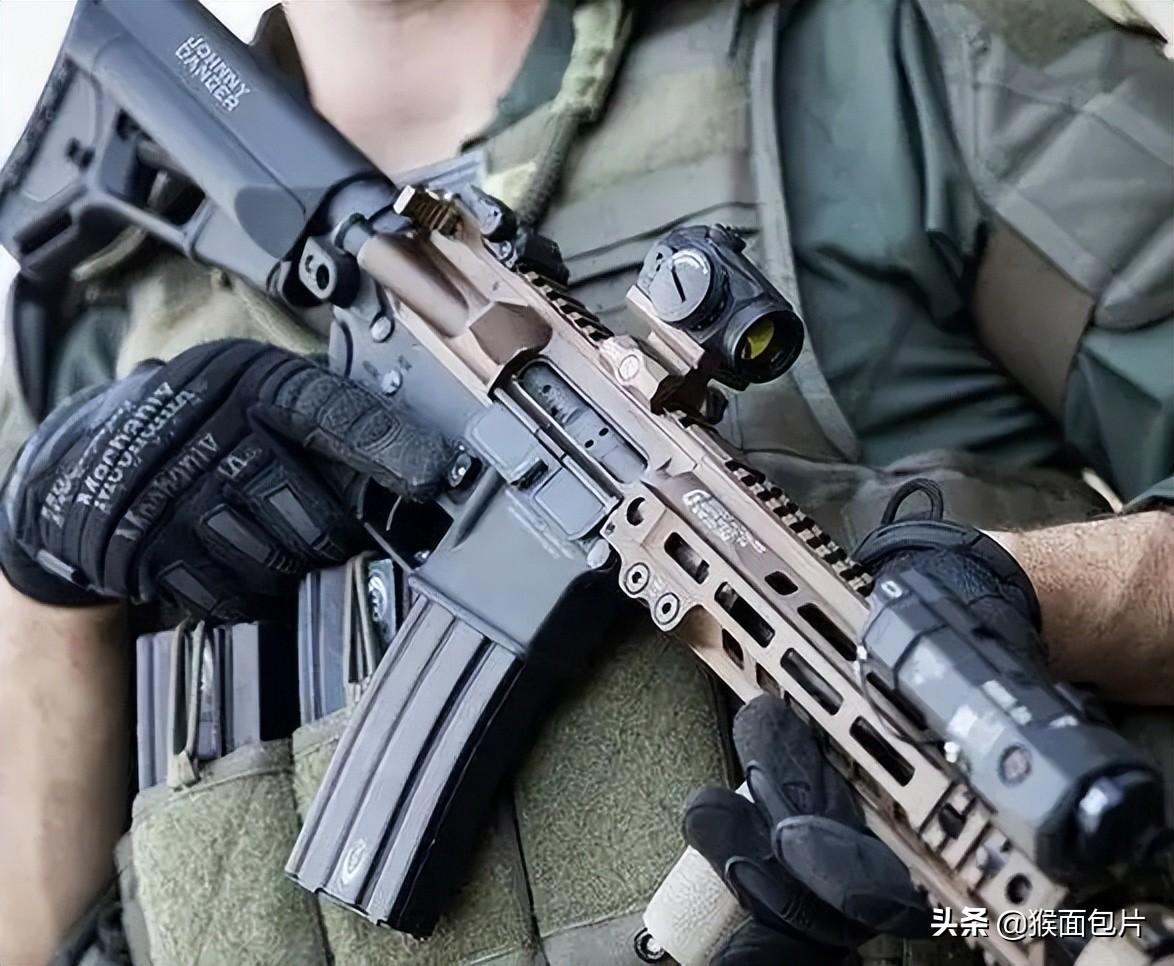

M-Lok不是像皮卡汀尼导轨那样向外突出的金属块，而是开孔，可以减轻导轨护手的质量，提高护手握持的舒适性，拆装方便。但是目前枪管护木都会在12点钟位置上仍然保留皮卡汀尼导轨，因为在顶部开孔，会使机匣加工困难，也会增高机匣的尺寸。
